Welke voorzorgsmaatregelen moeten worden genomen tijdens de installatie en het gebruik van laagfrequente pentransformatoren?

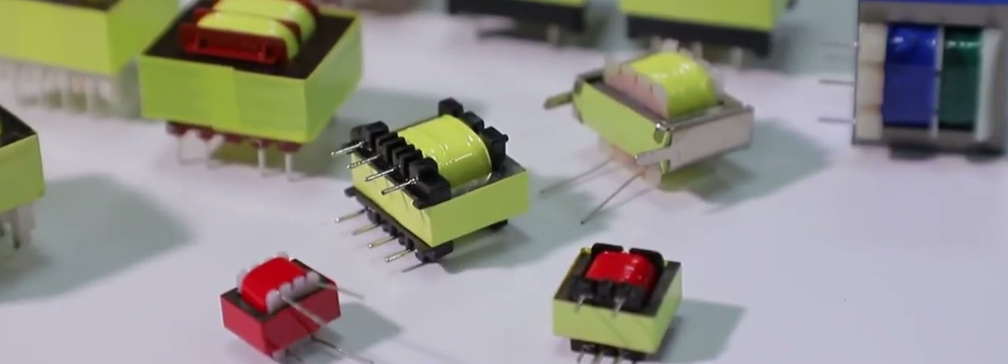

Laagfrequente pentransformatoren worden veel gebruikt in voedingsapparatuur, industriële besturing, vermogenselektronica, huishoudelijke apparaten en instrumentatie. Ze worden voornamelijk gebruikt voor spanningsomzetting, elektrische isolatie en stabiele stroomvoorziening. Omdat laagfrequente pin-type transformatoren doorgaans werken in omgevingen met een vermogen van 50 Hz of 60 Hz, hebben ze een relatief hoog vermogen, grote afmetingen en gewicht. Daarom moet tijdens de installatie en het gebruik speciale aandacht worden besteed aan verschillende details om een ​​veilige, stabiele en langdurige werking van de apparatuur te garanderen.

1. Voorzorgsmaatregelen vóór installatie
Voordat u een laagfrequente pentransformator installeert, moet u controleren of de technische parameters van de transformator overeenkomen met de gebruiksomgeving en de apparatuurvereisten. Parameters zoals nominale ingangsspanning, uitgangsspanning, nominaal vermogen en werkfrequentie moeten consistent zijn met het daadwerkelijke circuitontwerp. Een onjuiste selectie kan gemakkelijk leiden tot overbelasting van de transformator, ernstige oververhitting of zelfs schade.

Controleer ten tweede het uiterlijk van de laagfrequente pentransformator om er zeker van te zijn dat deze intact is, dat de pennen netjes en veilig zijn en dat er geen vervormingen, losheid of schade aan de isolatielaag zijn. Als er afwijkingen worden gevonden, vermijd dan directe installatie en gebruik. Bevestig bovendien dat de isolatieklasse en het spanningsbestendigheidsvermogen van de transformator voldoen aan de elektrische veiligheidsnormen, wat vooral belangrijk is in industriële of veeleisende toepassingen.

2. Belangrijke punten voor een correcte installatie van laagfrequente pentransformatoren
Tijdens de installatie is de bevestigingsmethode cruciaal. Laagfrequente pin-type transformatoren worden meestal geïnstalleerd door de pinnen op een printplaat te solderen of aan te sluiten. Vanwege hun relatief grote gewicht wordt aanbevolen om voldoende steunoppervlak te reserveren in het PCB-ontwerp en, indien nodig, schroeven, beugels of lijm te gebruiken voor de bevestiging om vermoeidheid van de soldeerverbindingen als gevolg van langdurige trillingen of stoten te voorkomen.

Zorg er bij het solderen voor dat de pinnen volledig contact maken met de soldeervlakken en dat de soldeerverbindingen vol en veilig zijn, zodat koude soldeerverbindingen of slechte verbindingen worden vermeden. De soldeertemperatuur en -tijd moeten op de juiste manier worden gecontroleerd om schade aan de interne structuur van de transformator of aan de isolatiematerialen als gevolg van oververhitting te voorkomen. Tegelijkertijd moet er voldoende elektrische speling tussen de pennen worden gehandhaafd om kortsluiting of kruiprisico's als gevolg van onvoldoende afstand te voorkomen.
Ook de keuze van de installatielocatie is erg belangrijk. Laagfrequente pentransformatoren genereren tijdens bedrijf een bepaalde hoeveelheid warmte, dus houd ze uit de buurt van temperatuurgevoelige componenten. Een redelijke lay-out helpt niet alleen bij de warmteafvoer, maar vermindert ook de elektromagnetische interferentie met omliggende circuits.

3. Voorzorgsmaatregelen bij het gebruik van laagfrequente pentransformatoren
In de praktijk is belastingafstemming cruciaal voor het garanderen van de stabiele werking van laagfrequente pentransformatoren. Vermijd langdurige overbelasting, omdat dit kan leiden tot oververhitting van de kern, veroudering van de spoelisolatie en een kortere levensduur. Het wordt aanbevolen om een ​​bepaalde vermogensmarge te reserveren om te kunnen omgaan met momentane stroomschommelingen of belastingsveranderingen.

De stabiliteit van de voedingsspanning is net zo belangrijk. Een te hoge of te lage ingangsspanning heeft invloed op de uitgangsprestaties en de veiligheid van de transformator. Langdurig gebruik onder abnormale spanningsomstandigheden kan leiden tot onstabiele uitgangsspanning of zelfs schade aan stroomafwaartse circuits.

Let tijdens bedrijf op de temperatuurstijging van de transformator. Als er abnormale verwarming, ongebruikelijke geluiden of een brandlucht worden waargenomen, koppel dan onmiddellijk de stroom los en inspecteer de transformator. Deze verschijnselen zijn vaak tekenen van overbelasting, kortsluiting of interne storing, en voortgezet gebruik vormt een aanzienlijk veiligheidsrisico.

4. Elektromagnetische interferentie en veiligheidsbescherming
Laagfrequente pin-type transformatoren genereren tijdens bedrijf een bepaald elektromagnetisch veld, wat de omliggende gevoelige circuits kan beïnvloeden. Om interferentie te verminderen, moeten bij het ontwerp redelijke bedradingsvoorzieningen worden gebruikt en moeten indien nodig afschermingsmaatregelen of filtercircuits worden toegevoegd. Een goed aardingsontwerp helpt ook de elektrische veiligheid en anti-interferentiemogelijkheden van het systeem te verbeteren.

Bij toepassingen waarbij sprake is van mens-machine-contact of hoge veiligheidseisen moet bijzondere aandacht worden besteed aan de elektrische isolatieprestaties. Zorg ervoor dat de primaire en secundaire wikkelingen van de laagfrequente pentransformator voldoende isolatieafstand hebben en voldoende spanningsbestendig zijn om lekkagerisico's te voorkomen.

5. Suggesties voor dagelijks onderhoud en inspectie
Hoewel laagfrequente pentransformatoren een relatief stabiele structuur hebben, is regelmatige inspectie nog steeds zeer noodzakelijk. Het verdient aanbeveling regelmatig te controleren of de soldeerverbindingen stevig zijn, of de pinnen geoxideerd zijn en of het isolatiemateriaal veroudert. Als er afwijkingen worden gevonden, moeten deze onmiddellijk worden vervangen of gerepareerd.

Houd tegelijkertijd de binnenkant van de apparatuur schoon en voorkom langdurige ophoping van stof en olie op het oppervlak van de transformator. Dit helpt bij de warmteafvoer en vermindert het uitvalpercentage. Bij gebruik in omgevingen met hoge temperaturen of hoge luchtvochtigheid moet de inspectiefrequentie worden verhoogd om de betrouwbare werking van de transformator op lange termijn te garanderen.

De installatie en het gebruik van laagfrequente pentransformatoren zijn niet ingewikkeld, maar vereisen aandacht voor detail. Van selectie en installatie tot dagelijks gebruik en onderhoud: elk aspect heeft rechtstreeks invloed op de prestaties en levensduur. Alleen door het strikt naleven van standaardwerkprocedures kunnen laagfrequente naaldtransformatoren op betrouwbare wijze spanningsomzetting en elektrische isolatie uitvoeren, waardoor veilige en betrouwbare ondersteuning wordt geboden voor het gehele voedingssysteem.
