De complete gids voor Transformer: typen, beoordelingen en toepassingen

Een elektrische transformator is een statisch elektromagnetisch apparaat dat elektrische energie overdraagt tussen circuits door middel van elektromagnetische inductie. Het vermogen, uitgedrukt in volt-ampère (VA) of kilovolt-ampère (kVA), geeft de maximale belasting aan die het continu kan verwerken zonder oververhitting. Begrijpen hoe transformatoren worden beoordeeld, welke typen er bestaan ​​en welke bij uw toepassing passen, is essentieel voor een veilig en efficiënt ontwerp van het energiesysteem.

Hoe wordt een transformator beoordeeld?

Transformatoren hebben een rating in volt-ampère (VA) of kilovolt-ampère (kVA) , niet watt, omdat het vermogen rekening moet houden met zowel resistieve als reactieve belastingen, ongeacht de arbeidsfactor. De classificatie weerspiegelt het product van de nominale spanning en de nominale stroom van de transformator aan de primaire of secundaire zijde.

De belangrijkste parameters op het typeplaatje van een transformator zijn onder meer:

• kVA-waarde – Totaal schijnbaar vermogen (bijv. 50 kVA, 500 kVA)
• Primaire en secundaire spanningen – Ingangs- en uitgangsspanningsniveaus (bijv. 11.000 V / 400 V)
• Frequentie – Typisch 50 Hz of 60 Hz
• Impedantie (%Z) – Beïnvloedt kortsluitstroom; gemeenschappelijke waarden variëren van 4% tot 6%
• Koelklasse – ONAN (olie natuurlijke lucht natuurlijk), ONAF, OFAF, enz. voor grote eenheden; AN of AA voor droog type
• Isolatie klasse – Temperatuurbestendigheid zoals klasse B (130°C), klasse F (155°C) of klasse H (180°C)

Bijvoorbeeld, een Transformator 100 kVA op 400V secundair kan een maximale stroom leveren van 144,3 A (100.000 ÷ 400 × √3 voor driefasig). Als dit voortdurend wordt overschreden, ontstaat er verslechtering van de isolatie en uiteindelijk falen.

Step-Up versus Step-Down-transformatoren

De meest fundamentele classificatie van elektrische transformatoren is de richting van de spanningsomzetting.

Step-Up-transformator

Een step-uptransformator verhoogt de spanning van primair naar secundair. De secundaire wikkeling heeft meer windingen dan de primaire. Bijvoorbeeld, een generator die 11 kV produceert kan een step-up transformator voeden om 400 kV uit te voeren voor transmissie over lange afstanden, waardoor de stroom en dus de weerstandsverliezen (P = I²R) met een factor van meer dan 1.000 worden verminderd. Elektriciteitscentrales gebruiken universeel step-up transformatoren in hun eindtrap.

Step-down-transformator

Een step-down transformator verlaagt de spanning voor een veilig verbruik door de eindgebruiker. Distributiestations stappen terug van 33 kV of 11 kV naar 400V/230V voor residentiële en commerciële levering. Kleinere step-down-units (bijv. 240 V tot 12 V) voeden laagspanningsverlichting, deurbellen en HVAC-regelsystemen.

Beide typen volgen hetzelfde principe van de windingsverhouding: V₁/V₂ = N₁/N₂, waarbij V de spanning is en N het aantal wikkelwindingen.

Verschillende soorten transformatoren en hun toepassingen

Transformatoren zijn in vele vormen ontworpen, elk geoptimaliseerd voor specifieke prestatie-eisen, omgevingen en vermogensniveaus. Hieronder staan ​​de belangrijkste soorten.

Stroomtransformator

Vermogenstransformatoren werken in transmissienetwerken op spanningen boven 33 kV en beoordelingen doorgaans van 100 MVA tot meer dan 1.000 MVA. Ze zijn ontworpen voor vrijwel continu gebruik bij volledige belasting en geven prioriteit aan lage verliezen boven alle andere factoren. Olie-ondergedompelde koeling (ONAN/ONAF) is standaard. Hun efficiëntie overtreft gewoonlijk 99% , waardoor zelfs een verbetering van 0,1% significant is op netwerkschaal.

Ningbo Chuangbiao Electronic Technology Co., Ltd. past laagfrequente transformatortechnologie toe binnen de infrastructuur van energiesystemen, waardoor een efficiënte energietransmissie wordt gegarandeerd en lijnverliezen worden verminderd om een ​​stabiele werking van het elektriciteitsnet te garanderen.

Distributietransformator

Distributietransformatoren verlagen de spanning van middenspanning (doorgaans 11 kV of 33 kV) naar laagspanning (400 V/230 V) op het leveringspunt. Ze werken met variabele belastingen en hebben een nominaal vermogen van 25 kVA tot 2.500 kVA . Zowel varianten van het olietype als het droge type (giethars) zijn gebruikelijk, waarbij het droge type binnenshuis de voorkeur heeft vanwege de brandveiligheid.

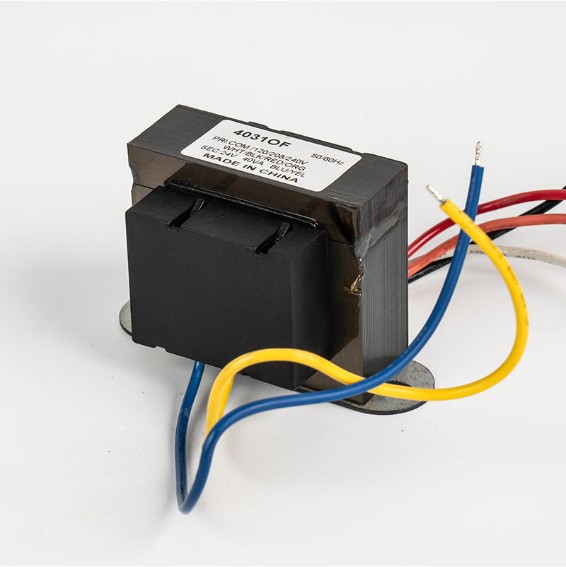

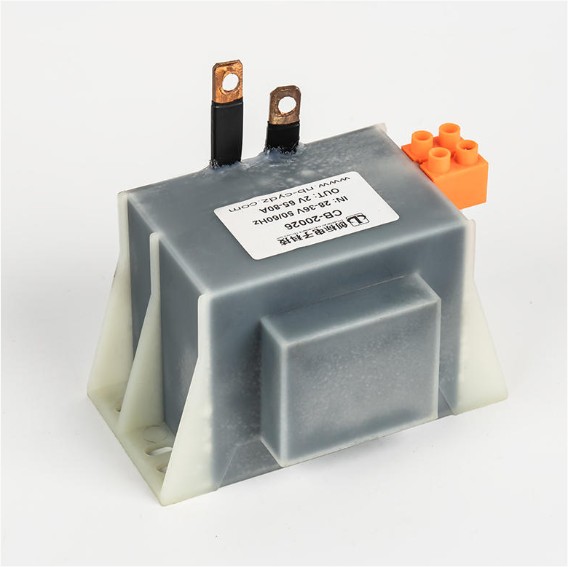

Transformator voor airconditioning

Een air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive compressoren, ventilatormotoren en besturingskaarten . In een airconditioner met een split-systeem voeren de transformatoren op de besturingskaart doorgaans 24 V AC uit voor thermostaatcircuits. Grotere commerciële HVAC-units kunnen transformatoren met een vermogen van 40–150 VA gebruiken voor stuurvermogen.

Bij airconditioners van het invertertype werkt de transformator als onderdeel van de AC-DC-AC-conversieketen. Een efficiënt transformatorontwerp heeft hier rechtstreeks invloed op de energiewaarde van de unit (EER/COP). De laagfrequente transformatoren van Chuangbiao vervullen precies deze rol in koelapparatuur: het omzetten van wisselstroom in gelijkstroom die geschikt is voor het aandrijven van compressoren en ventilatormotoren, waardoor efficiënte koeling of verwarming wordt bereikt.

Isolatietransformator

Een isolation transformer has a 1:1 draaiverhouding —het primaire doel is niet spanningsomzetting, maar galvanische isolatie tussen circuits. Dit verbreekt aardlussen, onderdrukt common-mode-ruis en biedt personeelsveiligheid in omgevingen zoals ziekenhuizen, laboratoria en datacenters.

Belangrijkste specificaties om op te merken:

• Isolatie spanning : Neermaal gesproken 1.500 V tot 4.000 V tussen de wikkelingen
• Lekstroom : Apparaten van medische kwaliteit moeten de lekkage onder 500 µA houden (IEC 60601)
• Afgeschermde wikkelingen : Faraday-afscherming vermindert de capacitieve koppeling in gevoelige elektronica verder

In de industriële automatisering beschermen scheidingstransformatoren PLC's en sensoren tegen hoogspanningstransiënten op de stroomlijn.

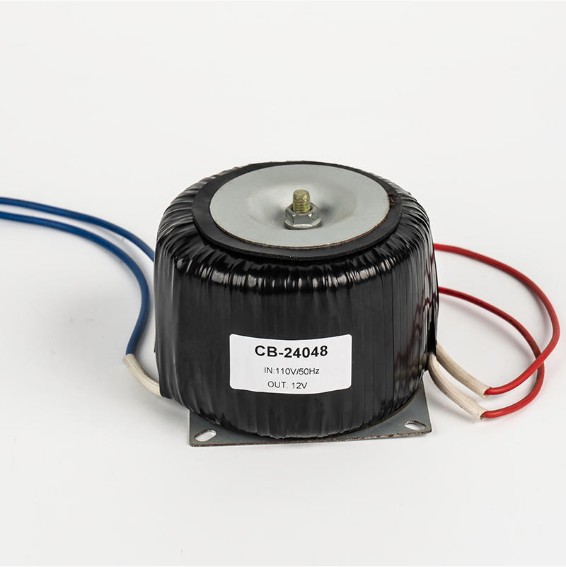

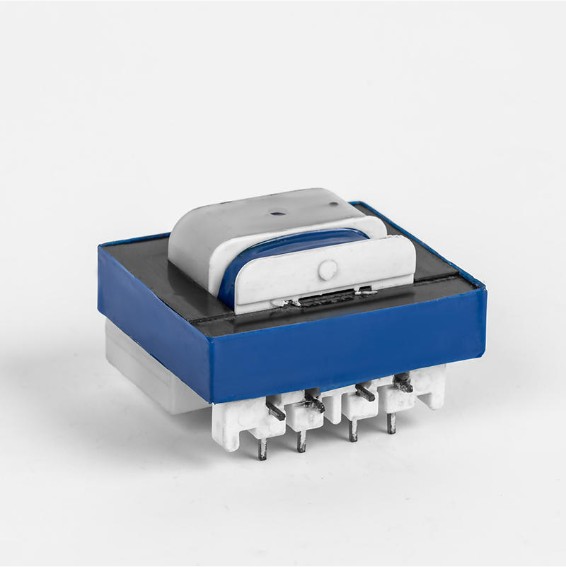

Ringkerntransformator

Een ringkerntransformator gebruikt een donutvormige (ringkern) magnetische kern in plaats van een conventionele E-I-laminaatstapel. Het doorlopende kernpad elimineert luchtspleten en zorgt voor:

• Tot 95-98% efficiëntie , versus ~85-90% voor vergelijkbare EI-kernontwerpen
• Lage elektromagnetische interferentie (EMI) – het magnetische strooiveld is doorgaans 8–10 keer lager dan bij transformatoren met EI-kern
• Compact en lichtgewicht – tot 50% kleiner en lichter dan vergelijkbare EI-ontwerpen
• Lage nullastverliezen en hoorbaar geluid

Ringkerntransformatoren worden veel gebruikt in audioapparatuur, medische instrumenten, industriële bedieningspanelen en hoogwaardige voedingen waar ruimte en EMI kritische beperkingen zijn. Hun belangrijkste beperking zijn de hogere kosten per VA in vergelijking met conventionele laminaatontwerpen, en de gevoeligheid voor DC-offset die kernverzadiging veroorzaakt.

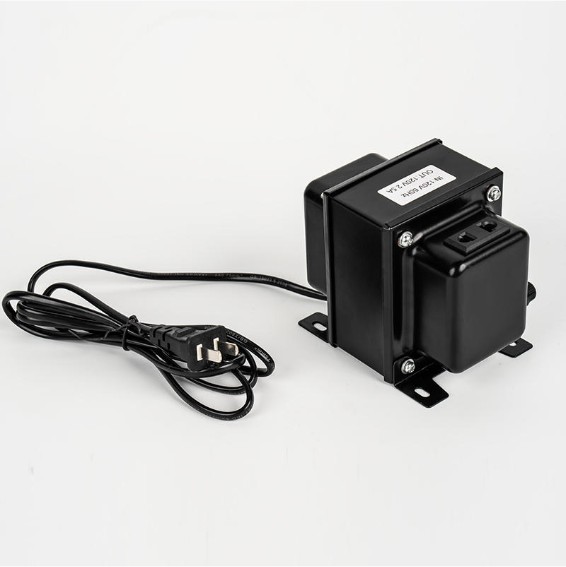

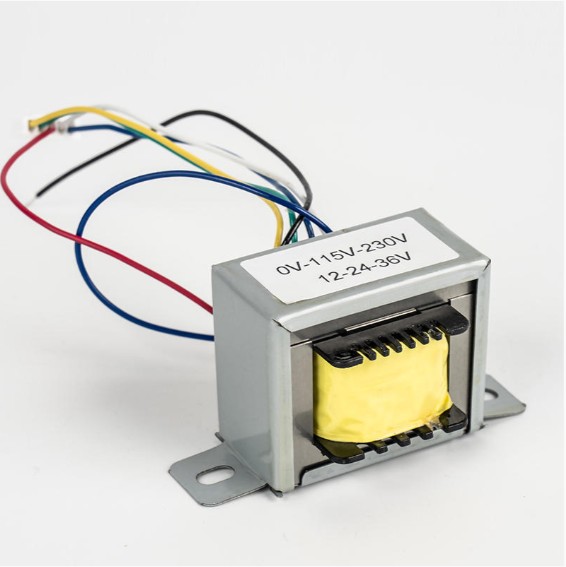

Auto-transformator

Een auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it compacter en goedkoper —handig wanneer een bescheiden spanningsaanpassing nodig is, zoals een conversie van 220V naar 110V of een zachte start van de motor. Het biedt echter geen galvanische isolatie, waardoor het niet geschikt is waar veiligheidsisolatie vereist is.

Instrumenttransformator (CT & PT)

Hiervoor worden stroomtransformatoren (CT) en potentiaal-/spanningstransformatoren (PT/VT) gebruikt meten en beschermen , niet stroomafgifte. Een CT van 1000:5 A verlaagt de stroom voor veilige meting. Dankzij een PT-waarde van 11.000:110 V kunnen voltmeters en relais op standaard instrumentniveaus werken. Nauwkeurigheidsklassen variëren van 0,1 tot 3 voor meting, en 5P of 10P voor bescherming.

Transformatortypen in één oogopslag

Laagfrequente transformatoren in industriële en nieuwe energietoepassingen

Laagfrequente transformatoren (werkend op een netfrequentie van 50 of 60 Hz) blijven de ruggengraat van industriële energiesystemen vanwege hun robuustheid, hoge efficiëntie en het vermogen om grote stroomniveaus betrouwbaar te verwerken. In tegenstelling tot hoogfrequente schakeltransformatoren zijn laagfrequente ontwerpen inherent duurzamer en beter geschikt voor ruwe omgevingen.

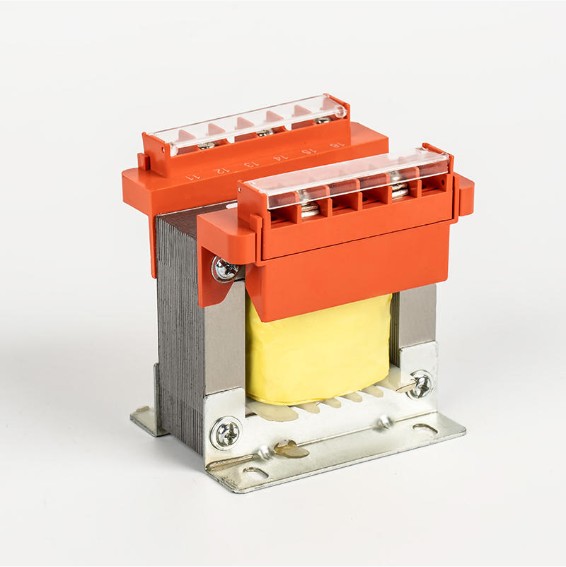

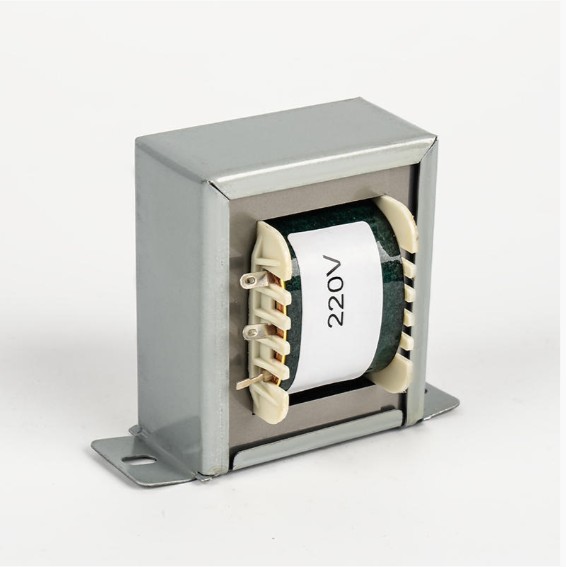

Industriële controle en automatisering

In industriële automatiseringssystemen dienen laagfrequente transformatoren als kerncomponenten in de vermogensregeling, waarbij ze AC-naar-DC-conversie realiseren en motoren en actuatoren aandrijven. Bij elektrische lassers bieden ze stabiele lasspanning en -stroom — cruciaal voor een consistente laskwaliteit. Spanningsregelaars en stabilisatoren zijn ook afhankelijk van laagfrequente transformatoren om krappe uitgangstoleranties te handhaven onder fluctuerende belastingen.

Fotovoltaïsche omvormers en energieopslag

Nu hernieuwbare energie wereldwijd steeds groter wordt, zijn laagfrequente transformatoren onmisbaar geworden in fotovoltaïsche (PV) omvormers. In een netgekoppeld PV-systeem , zet de transformator gelijkstroom van zonnepanelen om naar netcompatibele wisselstroom, waardoor de spanning wordt verhoogd naar netniveaus en tegelijkertijd essentiële galvanische isolatie wordt geboden – een wettelijke vereiste in veel landen. Typische PV-omvormertransformatoren werken met een rendement van 97–98,5%.

In batterij-energieopslagsystemen (BESS) verwerken transformatoren de bidirectionele stroomstroom: de batterij wordt opgeladen van het elektriciteitsnet (AC naar DC) en teruggeladen naar het elektriciteitsnet of de belastingen (DC naar AC). Hun betrouwbaarheid in deze fietsrol bepaalt rechtstreeks de uptime van het systeem en de retourefficiëntie.

Ningbo Chuangbiao Electronic Technology Co., Ltd. ontwikkelt laagfrequente transformatoren die nauwkeurig zijn geoptimaliseerd voor deze nieuwe energietoepassingen, waarbij hoge efficiëntie wordt gecombineerd met de thermische stabiliteit die nodig is voor continu gebruik in fotovoltaïsche en opslagomgevingen.

Verlichting en huishoudelijke apparaten

Laagfrequente transformatoren in verlichtingstoepassingen regelen de spanning om de helderheid en kleurconsistentie te regelen. In huishoudelijke apparaten zorgen ze voor een stabiele voeding ondanks netschommelingen, waardoor gevoelige elektronica wordt beschermd tegen spanningsdalingen of -pieken die de levensduur van de apparatuur kunnen verkorten of operationele storingen kunnen veroorzaken.

Hoe u de juiste transformator voor uw toepassing kiest

Het selecteren van het verkeerde transformatortype of -vermogen leidt tot oververhitting, voortijdige uitval of veiligheidsrisico's. Overweeg deze factoren:

1. Belastingstype en arbeidsfactor – Inductieve belastingen (motoren, lasapparaten) hebben lagere vermogensfactoren; pas de kVA dienovereenkomstig aan, waarbij doorgaans een marge van 20-25% wordt toegevoegd.
2. Spanningsvereisten – Bevestig de ingangs- (primaire) en uitgangsspanningen (secundair), en of step-up of step-down nodig is.
3. Isolatievereiste – Als galvanische isolatie nodig is voor de veiligheid of ruisonderdrukking, gebruik dan een isolatie- of standaardtransformator met twee wikkelingen, geen autotransformator.
4. Fysieke beperkingen – Waar ruimte en EMI van cruciaal belang zijn (bijvoorbeeld audioversterkers, medische apparaten), kies dan voor toroïdale ontwerpen.
5. Milieu – Droog type binnen (giethars) voor besloten ruimtes; oliegekoeld voor buitenstations of installaties met hoge capaciteit.
6. Efficiëntie en bedrijfskosten – Voor transformatoren die 24/7 draaien, a 1% verbetering van de efficiëntie op een 100 kVA-eenheid bespaart ongeveer 876 kWh per jaar – aanzienlijk over een levensduur van 20 jaar.

Controleer altijd of u voldoet aan de toepasselijke normen: IEC 60076 (stroomtransformatoren), IEC 61558 (veiligheidstransformatoren) of IEEE C57-serie voor Noord-Amerikaanse toepassingen.
