Hoe transformatoren werken: typen, structuur, toepassingen en beperkingen

Wat zijn Transformatoren ?

Een transformator is een elektrisch apparaat dat energie overdraagt tussen twee of meer circuits door middel van elektromagnetische inductie spanningsomzetting, stroomregeling en elektrische isolatie zonder enige directe elektrische aansluiting. In de kern bestaat een transformator uit twee of meer draadspoelen (wikkelingen) die rond een gedeelde magnetische kern zijn gewikkeld. Wanneer wisselstroom door de primaire wikkeling vloeit, genereert deze een veranderend magnetisch veld dat een spanning in de secundaire wikkeling induceert - dit is de wet van Faraday van elektromagnetische inductie in actie.

Transformatoren worden op basis van hun werkfrequentie grofweg onderverdeeld in twee hoofdtypen: laagfrequente transformatoren (doorgaans werkzaam bij 50-60 Hz) en hoogfrequente transformatoren (werkend van enkele kHz tot enkele MHz). Beide typen zijn onmisbaar in energiesystemen, industriële apparatuur, consumentenelektronica en infrastructuur voor hernieuwbare energie.

Historische context: hoe transformatoren de wereld van stroom kwamen voorzien

De transformator werd voor het eerst gedemonstreerd in 1831 door Michael Faraday, die elektromagnetische inductie ontdekte. De praktische transformator zoals we die nu kennen, werd in de jaren tachtig van de negentiende eeuw ontwikkeld door ingenieurs als Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. en het team van Westinghouse. De ‘War of Currents’ tussen het DC-systeem van Edison en het AC-systeem van Tesla/Westinghouse werd beslissend gewonnen door AC – grotendeels omdat transformatoren de spanning konden verhogen voor transmissie over lange afstanden en deze vervolgens weer konden verlagen voor veilig huishoudelijk gebruik, iets wat DC-technologie destijds niet efficiënt kon bereiken.

Aan het begin van de 20e eeuw vormden transformatoren de ruggengraat van elektriciteitsnetten wereldwijd. Tegenwoordig, van kleine ferrietkerntransformatoren in een smartphone-oplader tot enorme 1.000 MVA-eenheden in onderstations van het nationale elektriciteitsnet ondersteunt transformatortechnologie vrijwel alle moderne elektrische infrastructuur.

Basisprincipes van transformatoren: spanning, windingsverhouding en efficiëntie

De fundamentele werking van een transformator wordt bepaald door de windingsverhouding - de verhouding tussen het aantal windingen in de primaire wikkeling (N₁) en de secundaire wikkeling (N₂):

• Opvoertransformator : N₂ > N₁ → Secundaire spanning is hoger dan primaire spanning (het vermogen van een elektriciteitscentrale wordt bijvoorbeeld verhoogd tot 400 kV voor transmissie over lange afstanden)

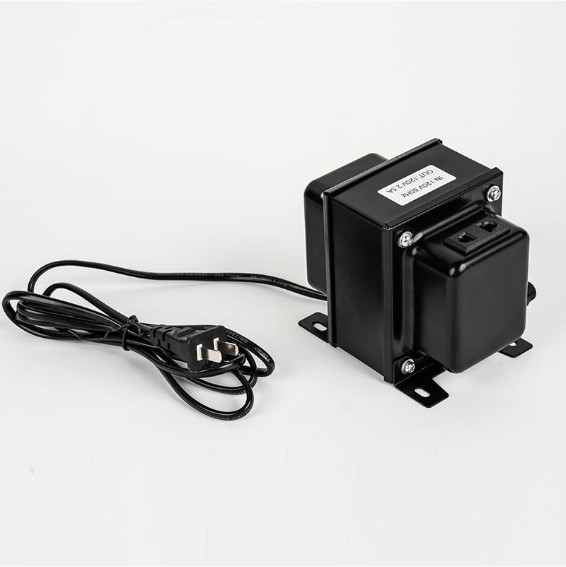

• Verlaagde transformator : N₂ < N₁ → Secundaire spanning is lager dan primaire spanning (bijv. 11 kV-distributie verlaagd naar 230 V voor woningen)
• Isolatietransformator : N₁ = N₂ → Aan beide zijden dezelfde spanning, gebruikt voor elektrische veiligheid en geluidsisolatie

De spanningsrelatie is: V₁/V₂ = N₁/N₂. Bijgevolg transformeert de stroom omgekeerd: I₁/I₂ = N₂/N₁. Moderne stroomtransformatoren bereiken dit efficiëntie van 95%–99,5% , waardoor ze tot de meest efficiënte elektrische machines behoren die ooit zijn gebouwd. Verliezen komen voort uit twee bronnen: koperverliezen (I²R-verwarming in wikkelingen) en kernverliezen (hysteresis- en wervelstroomverliezen in de magnetische kern).

Transformatorstructuur: kerncomponenten uitgelegd

Om te begrijpen hoe een transformator werkt, moet u de belangrijkste structurele componenten kennen:

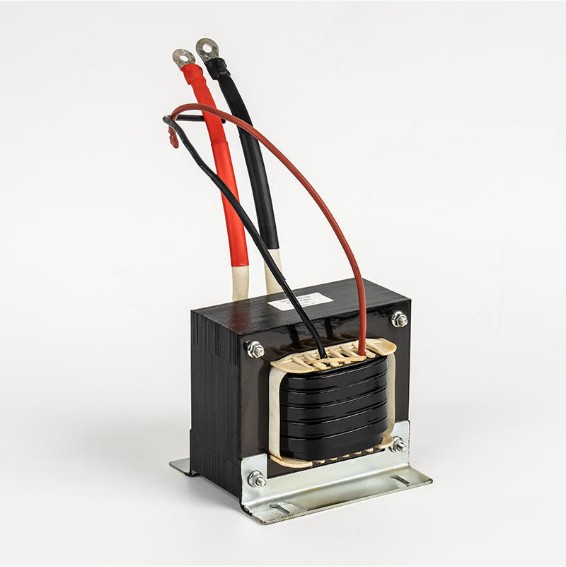

Magnetische kern

De kern kanaliseert de magnetische flux tussen de wikkelingen. Laagfrequente transformatoren gebruiken gelamineerde siliciumstalen kernen (0,25–0,5 mm dikke platen) om wervelstroomverliezen bij 50/60 Hz te minimaliseren. Hoogfrequente transformatoren gebruiken ferrietkernen of ijzeren poederkernen, die lagere kernverliezen hebben bij kHz-MHz-frequenties. De kerngeometrie varieert - veel voorkomende vormen zijn onder meer E-I-kernen, toroïdale kernen en UI-kernen, elk met specifieke voordelen op het gebied van fluxefficiëntie, wikkelgemak en EMI-afscherming.

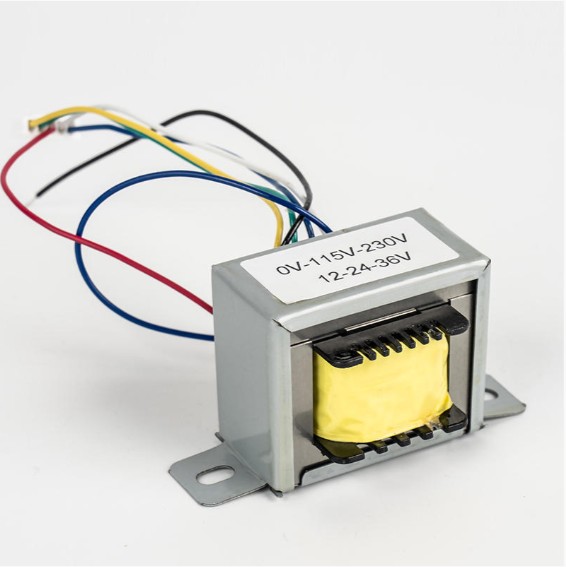

Primaire en secundaire wikkelingen

Wikkelingen zijn spoelen van geïsoleerd koperdraad (of soms aluminiumdraad) die rond de kern zijn gewikkeld. De primaire wikkeling ontvangt wisselstroom; de secundaire levert uitgangsvermogen. Ontwerpen met meerdere wikkelingen kunnen tegelijkertijd meerdere uitgangsspanningen leveren. Isolatieklasse (A, B, F, H) bepaalt de maximaal toegestane temperatuur — Isolatieklasse H verdraagt temperaturen tot 180°C , geschikt voor industriële transformatoren met hoge belasting.

Isolatie- en koelsystemen

Grote vermogenstransformatoren worden ondergedompeld in minerale olie of synthetische estervloeistof voor zowel isolatie als warmteafvoer. Kleinere droge transformatoren maken gebruik van luchtkoeling of harsinkapseling (gietharstransformatoren). Oliegekoelde eenheden kunnen geforceerde olie- en luchtkoelingssystemen (OFAF) inzetten om vermogens tot 3000 te verwerken 1.000 MVA en meer .

Hoe transformatoren werken: stapsgewijs elektromagnetisch proces

1. Op de primaire wikkeling wordt wisselspanning toegepast, waardoor er wisselstroom doorheen stroomt.
2. Deze wisselstroom creëert een in de tijd variërende magnetische flux in de kern, evenredig met de aangelegde spanning en omgekeerd evenredig met de frequentie en het aantal windingen (wet van Faraday: V = N × dΦ/dt).
3. De magnetische flux wordt efficiënt door de kern naar de secundaire wikkeling geleid.
4. De veranderende flux induceert een EMF (elektromotorische kracht) in de secundaire wikkeling – de uitgangsspanning – bepaald door de windingsverhouding.
5. Wanneer een belasting is aangesloten op de secundaire stroom, vloeit er stroom en past de transformator automatisch de primaire stroom aan om de energiebalans te behouden (minus verliezen).

Dit proces is volledig passief – geen bewegende delen, geen actieve schakeling bij een conventionele transformator – en daarom leveren transformatoren uitzonderlijke betrouwbaarheid en een lange operationele levensduur, vaak 25–40 jaar voor goed onderhouden vermogenstransformatoren.

Laagfrequente transformator versus hoogfrequente transformator

Het onderscheid tussen laag- en hoogfrequente transformatoren gaat verder dan alleen de bedrijfsfrequentie: het heeft invloed op het kernmateriaal, de fysieke grootte, het efficiëntieprofiel en de geschiktheid van de toepassing.

Laagfrequente transformator: sterke punten en gebruiksscenario's

Laagfrequente transformatoren werken rechtstreeks op wisselstroom (50 of 60 Hz) en staan bekend om hun betrouwbaarheid, kwaliteit van de elektrische isolatie en het vermogen om hoge stootstromen te verwerken . Ze zijn de werkpaarden van energiedistributie, industriële automatisering, elektrisch lassen en duurzame energiesystemen. Een laagfrequente scheidingstransformator van 100 kVA in een omvormersysteem voor zonne-energie zet bijvoorbeeld niet alleen DC-afgeleide wisselstroom om in netspanning, maar biedt ook galvanische isolatie die zowel de omvormer als het elektriciteitsnet beschermt tegen foutstromen.

Ningbo Chuangbiao Electronic Technology Co., Ltd. heeft zijn reputatie op dit gebied opgebouwd. Als leider op het gebied van de productie van laagfrequente transformatoren ontwikkelt het bedrijf producten voor toepassingen zoals spanningsregelaars, elektrische lasapparaten, fotovoltaïsche omvormers, energieopslagsystemen, HVAC en huishoudelijke apparaten. In lasapparatuur leveren hun transformatoren stabiele lasspanning en -stroom die cruciaal zijn voor een consistente laskwaliteit. In fotovoltaïsche omvormers zetten hun eenheden gelijkstroom van zonnepanelen om in netcompatibele wisselstroom, terwijl ze de galvanische isolatie bieden die vereist is door de meeste nationale netvoorschriften. In batterij-energieopslagsystemen verzorgen bidirectionele laagfrequente transformatoren zowel laad- als ontlaadcycli, waardoor de algehele efficiëntie van de integratie van hernieuwbare energie wordt verbeterd.

Hoogfrequente transformator: sterke punten en gebruiksscenario's

Hoogfrequente transformatoren zijn de ondersteunende component in schakelende voedingen (SMPS), waarbij de wisselstroom eerst wordt gelijkgericht naar gelijkstroom en vervolgens wordt geschakeld op hoge frequentie (doorgaans 20 kHz - 300 kHz) voordat deze in de transformator wordt ingevoerd. Werken op een hogere frequentie betekent dat de kern aanzienlijk kleiner kan zijn voor hetzelfde vermogen. EEN 65W laptopoplader het gebruik van hoogfrequente transformatie past in de palm van je hand; een gelijkwaardige 50 Hz-transformator zou van baksteenformaat zijn. Hoogfrequente ontwerpen zijn essentieel in telecomvoedingen, medische beeldapparatuur, ingebouwde EV-laders en LED-drivers waarbij compactheid van cruciaal belang is.

Belangrijkste toepassingen van transformatoren in verschillende sectoren

Krachttransmissie en -distributie

Elektrische energie wordt opgewekt in elektriciteitscentrales met spanningen die doorgaans tussen 11 kV en 25 kV liggen. Step-up transformatoren verhogen dit tot 220 kV, 400 kV of zelfs 765 kV voor transmissie over lange afstanden, waardoor de weerstandsverliezen dramatisch worden verminderd (vermogensverlies = I²R, dus het verdubbelen van de spanning en het halveren van de stroom vermindert de verliezen met 75%). Op de bestemming verlagen step-down-transformatoren de spanning geleidelijk tot 33 kV, 11 kV en uiteindelijk 230/400 V voor eindgebruikers.

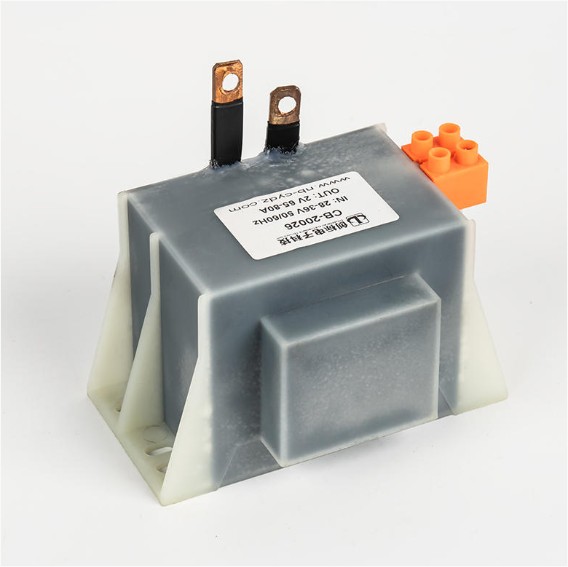

Industrieel lassen en productie

Elektrische booglasmachines zijn afhankelijk van laagfrequente transformatoren om de netspanning (230 V of 400 V) om te zetten naar de lage spanningen (20-80 V) die nodig zijn voor lasbogen, terwijl ze tegelijkertijd zeer hoge stromen leveren – doorgaans 100–500 A of meer . De inherente lekinductie van de transformator zorgt voor een natuurlijke stroombegrenzende eigenschap die de lasboog stabiliseert, wat essentieel is voor een consistente laskwaliteit in de industriële productie.

Hernieuwbare energie: fotovoltaïsche omvormers en energieopslag

In fotovoltaïsche (PV) systemen zetten laagfrequente transformatoren in string- of centrale omvormers de verwerkte gelijkstroom van zonnepanelen om in netcompatibele wisselstroom, terwijl ze de galvanische isolatie bieden die vereist is door veel netnormen. In batterij-energieopslagsystemen (BESS) kunnen bidirectionele transformatoren zowel laad- (AC → DC) als ontlaadcycli (DC → AC) verwerken. De wereldwijd geïnstalleerde zonnecapaciteit overtrof in 2024 de 1,6 TW , wat een enorme en groeiende vraag naar betrouwbare transformatortechnologie in deze sector vertegenwoordigt.

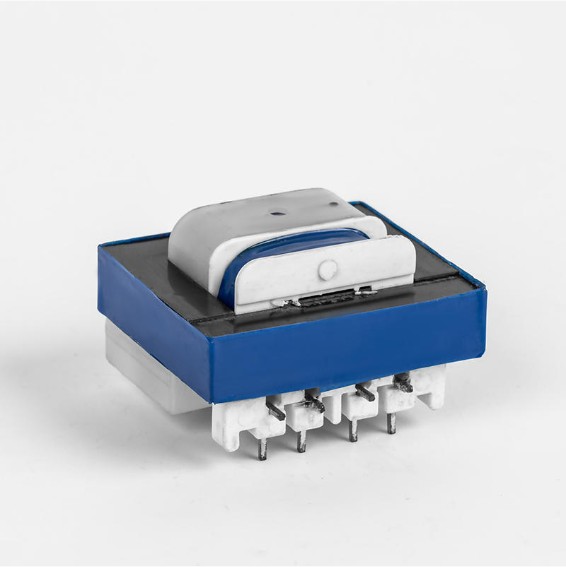

Huishoudelijke apparaten en verlichting

Transformatoren in airconditioners zetten AC om in DC voor compressoraandrijvingen en ventilatormotoren met variabele snelheid. In verlichtingssystemen regelen transformatoren – inclusief elektronische voorschakelapparaten met hoogfrequente transformatoren – de spanning en stroom naar fluorescentie- en LED-armaturen. Laagfrequente scheidingstransformatoren in HVAC- en koelsystemen beschermen gevoelige besturingselektronica tegen verstoringen van de stroomlijn, waardoor een stabiele en efficiënte koeling of verwarming wordt gegarandeerd onder wisselende netomstandigheden.

Transformatornadelen en beperkingen

Ondanks hun voordelen hebben transformatoren reële beperkingen waar ingenieurs tijdens het systeemontwerp rekening mee moeten houden:

• Alleen AC-werking : Conventionele transformatoren werken alleen met wisselstroom. Gelijkstroomspanningen kunnen niet worden getransformeerd zonder eerst te worden omgezet in wisselstroom. Daarom hebben op gelijkstroom gebaseerde systemen omvormers of omvormers nodig die hoogfrequente transformatoren bevatten.
• Grootte en gewicht bij lage frequentie : Laagfrequente werking vereist grotere kernen en meer koperwikkeling. Een transformator van 10 kVA, 50 Hz kan 50-80 kg wegen, wat onpraktisch is in kleine of draagbare omgevingen.
• Kernverliezen bij nullast : Hysteresis- en wervelstroomverliezen treden op telkens wanneer de transformator wordt bekrachtigd, zelfs bij nullast. Een grote distributietransformator die op 10% belasting draait, lijdt nog steeds 100% van zijn nullastverliezen, waardoor de efficiëntie in licht belaste netwerken afneemt.
• Harmonische vervormingsgevoeligheid : Niet-lineaire belastingen (VFD's, UPS-gelijkrichters, EV-laders) injecteren harmonische stromen in de transformatorwikkelingen, wat extra verwarming en versnelde veroudering veroorzaakt. Zonder ontwerpen met een K-factor kan het nodig zijn een standaardtransformator te gebruiken verlaagd tot 50-70% van de nominale capaciteit onder zware harmonische belastingen.
• Inschakelstroom bij bekrachtiging : Wanneer transformatoren voor het eerst worden ingeschakeld, kunnen ze gedurende meerdere cycli een inschakelstroom van 8 tot 12 maal de nominale stroom verbruiken, waarvoor goed gekalibreerde beveiligingsrelais nodig zijn om onnodig uitschakelen te voorkomen.
• Milieukwesties (met olie gevulde typen) : Met minerale olie gevulde transformatoren brengen brand- en lekkagerisico's met zich mee. Dit zorgt voor een groeiende acceptatie van droge en biologisch afbreekbare natuurlijke estervloeistofontwerpen, vooral voor binnen-, ondergrondse en milieugevoelige installaties.

Conclusie: kies de juiste transformator voor uw toepassing

Transformatoren – of ze nu laagfrequent of hoogfrequent zijn – blijven onvervangbaar in moderne elektrische systemen. De juiste keuze hangt af van uw specifieke operationele vereisten:

• Als je dat nodig hebt hoog vermogen, robuuste elektrische isolatie, piektolerantie en directe werking op netfrequentie — voor stroomdistributie, industrieel lassen, zonne-energie-omvormers, HVAC of energieopslag — een laagfrequente transformator is de juiste keuze.
• Als je dat nodig hebt compact formaat, lichtgewicht verpakking en integratie in geschakelde circuits — voor laptopladers, telecomstroom, medische apparatuur of ingebouwde EV-laders — hoogfrequente transformatoren zijn de optimale oplossing.

Naarmate energiesystemen evolueren – aangedreven door de uitbreiding van duurzame opwekking, gedistribueerde batterijopslag en EV-infrastructuur – neemt de vraag naar krachtige transformatoren toe. Vooruitgang op het gebied van amorfe en nanokristallijne kernmaterialen, verbeterde isolatiesystemen en slimme monitoring (IoT-compatibele transformatoren met real-time belasting-, temperatuur- en gezondheidsdiagnostiek) stuwen de efficiëntie en betrouwbaarheid naar nieuwe hoogten. Begrijpen hoe transformatoren werken is niet louter academisch: het is fundamentele kennis voor het ontwerpen, specificeren en onderhouden van de elektrische systemen die de moderne industrie en het dagelijks leven aandrijven.
