Wat doet een transformator?

Het kernantwoord

EEN transformator brengt elektrische energie over tussen twee of meer circuits door middel van elektromagnetische inductie, het veranderen van spanningsniveaus zonder de frequentie te veranderen . In praktische termen wordt de spanning verhoogd voor transmissie over lange afstanden (bijvoorbeeld van 11 kV naar 400 kV) of verlaagd voor veilig eindgebruik (bijvoorbeeld van 240 V naar 12 V voor elektronica). Naast spanningsconversie bieden transformatoren ook elektrische isolatie, reguleren ze de stroom en beschermen ze apparatuur tegen spanningspieken.

Moderne transformatoren bereiken een efficiëntie van 95% tot 99% , waardoor ze tot de meest efficiënte elektrische apparaten behoren die in gebruik zijn. Of het nu gaat om een ​​onderstation voor elektriciteitscentrales dat honderden megawatts verwerkt of om een ​​compact apparaat in een telefoonoplader, het onderliggende principe – de wet van Faraday van elektromagnetische inductie – blijft hetzelfde.

Soorten transformatoren en hun toepassingen

Transformatoren worden grofweg gecategoriseerd op basis van frequentie, constructie en toepassing. Het begrijpen van de verschillen helpt bij het selecteren van de juiste eenheid voor een bepaald systeem.

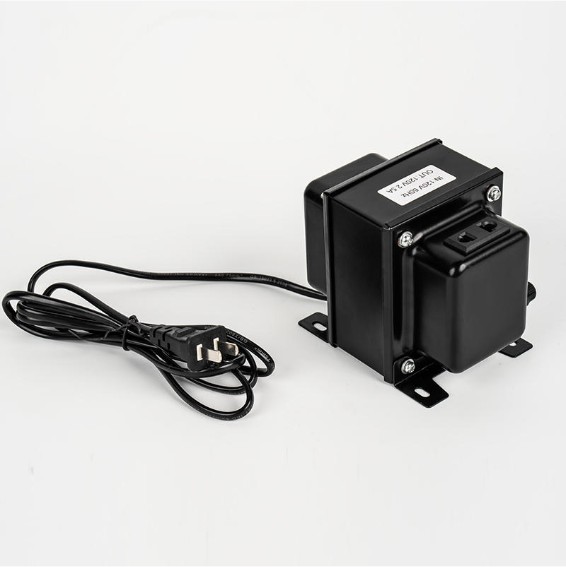

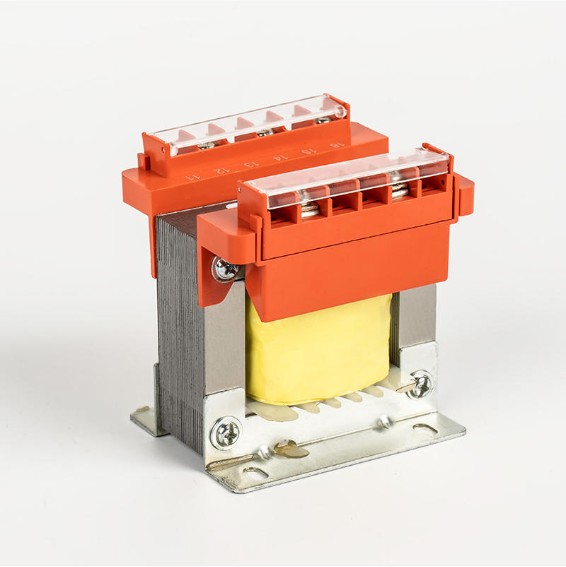

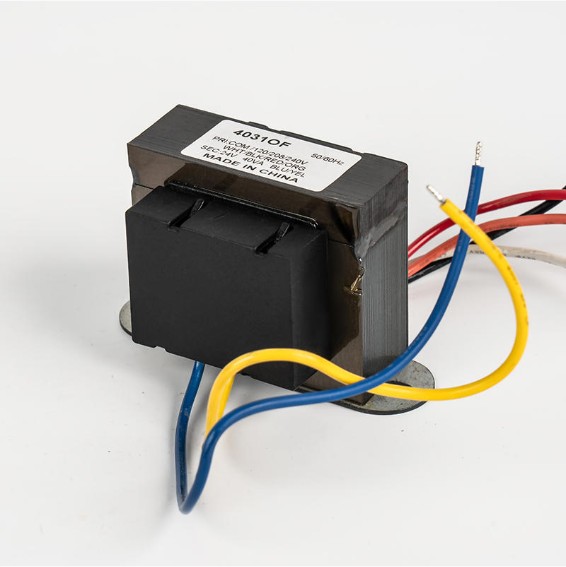

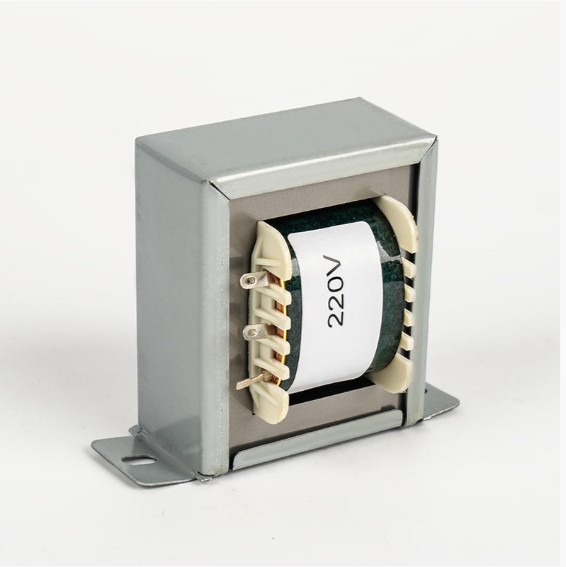

Laagfrequente transformatoren

Laagfrequente transformatoren werken op de standaard elektriciteitsnetfrequentie van 50 Hz of 60 Hz . Ze gebruiken gelamineerde siliciumstalen kernen om wervelstroomverliezen te minimaliseren. Hun belangrijkste voordelen zijn onder meer robuustheid, hoge belastbaarheid en een lange levensduur – vaak meer dan 25 jaar bij goed onderhoud.

EENpplications of low frequency transformers span a wide range of industries:

• Stroomverdeling: Netsubstations gaan terug van transmissiespanning naar consumentenspanning
• Industriële controle: Spanningsregelaars, stabilisatoren en elektrische lasapparaten die een stabiele, hoge stroomsterkte vereisen
• Verlichting en huishoudelijke apparaten: Dimsystemen, HVAC-compressoraandrijvingen en koelunits
• Nieuwe energie: Fotovoltaïsche (PV) omvormers die gelijkstroom van zonnepanelen omzetten in netcompatibele wisselstroom, en energieopslagsystemen die laad-/ontlaadcycli beheren

Ningbo Chuangbiao Electronic Technology Co., Ltd. is gespecialiseerd in laagfrequente transformatoren die zijn ontworpen voor deze veeleisende omgevingen en biedt producten die zorgen voor efficiënte stroomconversie en betrouwbare bescherming in de sectoren energie, industrie, verlichting, huishoudelijke apparaten en nieuwe energie.

Hoogfrequente transformatoren

Hoogfrequente transformatoren werken vanuit 20 kHz tot enkele MHz . Omdat kernverliezen bij ijzeren kernen toenemen met de frequentie, gebruiken ze in plaats daarvan ferriet- of ijzerpoederkernen. Het grote voordeel is de grootte: een hoogfrequente transformator kan hetzelfde vermogen verwerken als een 50 Hz-eenheid 10 tot 100 keer kleiner en lichter .

Typische toepassingen zijn onder meer geschakelde voedingen (SMPS), telecommunicatieapparatuur, medische apparatuur en ingebouwde opladers voor elektrische voertuigen (EV).

Huidige transformatorverbinding: hoe het werkt en waarom het ertoe doet

EEN current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Standaard CT-verbindingsprocedure

1. Leid de primaire geleider (de lijn die wordt gemeten) door het CT-venster of sluit deze aan op de primaire klemmen (P1, P2).
2. Sluit de secundaire aansluitingen (S1, S2) aan op het meetinstrument, meestal een ampèremeter of energiemeter van 5 A of 1 A.
3. Laat de secundaire van een bekrachtigde CT nooit open circuit. EENn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Let op de polariteitsmarkeringen (puntconventie of P1/S1-markeringen) om correcte faserelaties voor beveiligingsrelaistoepassingen te garanderen.
5. Aard één secundaire terminal volgens de standaardpraktijk (doorgaans S2 of S1 geaard aan het chassis) om gevaren van zwevende spanning te voorkomen.

Veel voorkomende CT-ratio's zijn 100:5, 200:5, 400:5 en 1000:5 A . Het selecteren van een te kleine CT-ratio veroorzaakt verzadiging en meetfouten; overdimensionering vermindert de nauwkeurigheid bij normale belasting. Geef bij het bestellen altijd de CT-nauwkeurigheidsklasse op (bijv. Klasse 0,5 voor meten, Klasse 5P voor bescherming).

Padgemonteerde transformator: installatie en belangrijke overwegingen

EEN pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Typische beoordelingen variëren van 25 kVA tot 2.500 kVA , met primaire spanningen van 4 kV tot 35 kV en secundaire spanningen van 120/240 V (eenfasig) of 208Y/120 V tot 480Y/277 V (driefasig).

Belangrijkste installatievereisten

• Betonnen pad: Moet waterpas zijn, structureel beoordeeld en gedimensioneerd volgens de specificaties van de fabrikant (doorgaans 7 tot 15 cm buiten de voetafdruk van de kast).
• Opruiming: Minimaal 1 meter vrije werkruimte aan de hoogspanningszijde; 3 meter afstand tot gebouwen volgens de NEC-richtlijnen.
• Kabelgeleiding: Ondergrondse kabels komen binnen via kabelgoten die zijn afgedicht tegen vocht en knaagdieren.
• Aarding: De kast en de nulleider moeten worden verbonden met een aardingsstaaf die wordt aangedreven volgens de lokale vereisten voor bodemweerstand (doorgaans <25 Ω).
• Olie-insluiting: Veel rechtsgebieden vereisen een secundaire insluitingsberm of absorberend kussen onder met olie gevulde eenheden om bodemverontreiniging te voorkomen.

Transformator en onderstation: hoe ze samenwerken

EEN substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

EEN typical utility substation workflow looks like this:

1. Transmissielijningang: De stroom komt uit de elektriciteitscentrale op 115 kV, 230 kV of 500 kV.
2. Step-down transformator: EEN large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Schakelapparatuur en bescherming: Stroomonderbrekers, scheidingsschakelaars en beveiligingsrelais isoleren fouten binnen milliseconden.
4. Distributietransformatoren: Op palen of op een pad gemonteerde units verlagen de spanning verder tot 120/240 V of 480 V voor residentieel en commercieel gebruik.

EEN single substation power transformer can handle 10 MVA tot 1.000 MVA en weegt tot enkele honderden tonnen. Als een dergelijke eenheid uitvalt, kan een hele regio wekenlang van stroom worden voorzien. Daarom worden de bewaking en het onderhoud van onderstationtransformatoren beschouwd als kritieke infrastructuurtaken.

Een transformator controleren: testmethoden en waar u op moet letten

Regelmatig testen voorkomt onverwachte storingen en verlengt de levensduur van de transformator. De juiste test is afhankelijk van het transformatortype en de beschikbare apparatuur.

Basis visuele en fysieke controles

• Inspecteer op olielekken, corrosie, gebarsten bussen of beschadigde koelribben.
• Controleer het oliepeil via het kijkglas; een laag oliepeil vermindert de koeling en de diëlektrische sterkte.
• Luister naar ongewoon neuriën, zoemen of knetteren; geluiden boven de normale 100-120 Hz brom kunnen duiden op losse kern of gedeeltelijke ontlading.
• Controleer of koelventilatoren of pompen (indien aanwezig) correct werken.

Elektrische tests

• Draaiverhoudingstest (TTR): Bevestigt dat de verhouding tussen primaire en secundaire spanning overeenkomt met het typeplaatje. Aanvaardbare afwijking is doorgaans ±0,5% van de naamplaatverhouding.
• Isolatieweerstandstest (IR): EENpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1.000 MΩ worden over het algemeen als gezond beschouwd voor middenspanningseenheden.
• DC-wikkelweerstand: Detecteert kortgesloten bochten of losse verbindingen. Vergelijk gemeten waarden met fabrieksgegevens; afwijkingen boven de 2% rechtvaardigen onderzoek.
• Analyse van opgeloste gassen (DGA): Identificeert bij met olie gevulde transformatoren beginnende fouten door het meten van gassen die zijn opgelost in de isolerende olie (acetyleen duidt bijvoorbeeld op vonkontlading, waterstof op gedeeltelijke ontlading).
• Vermogensfactor / Tan Delta-test: Meet diëlektrische verliezen in isolatie. Waarden overschrijden 0,5%–1% voor olie-papier isolatiesystemen duiden op het binnendringen van vocht of veroudering.

Aanbevolen onderhoudsintervallen

De juiste transformator voor uw toepassing kiezen

Bij het selecteren van een transformator moet u een aantal parameters afstemmen op de belasting en de omgeving. Onderdimensionering veroorzaakt oververhitting en vroegtijdig falen; te grote afmetingen verspillen kapitaal en vergroten de nullastverliezen.

• kVA-waarde: Bereken de totale aangesloten belasting (in kW) gedeeld door de arbeidsfactor en voeg vervolgens een veiligheidsmarge van 20-25% toe voor toekomstige uitbreiding.
• Spanningsverhouding: Stem de primaire spanning af op de voeding en de secundaire spanning op de belastingsbehoefte; bevestig het bereik van de tapwisselaar als de voedingsspanning varieert.
• Isolatieklasse: Kies het droge type voor brandgevoelige binnenlocaties (bijv. ziekenhuizen, hoogbouw); ondergedompeld in olie voor buitenstations waar hogere beoordelingen nodig zijn.
• Bedrijfsfrequentie: Bevestig de compatibiliteit met 50 Hz of 60 Hz: een transformator die is ontworpen voor 60 Hz zal oververhit raken en verzadigd raken als hij op 50 Hz en dezelfde spanning wordt gebruikt.
• Omgevingsomstandigheden: Voor vochtige, corrosieve omgevingen of omgevingen op grote hoogte specificeert u ingekapselde wikkelingen, tropische coating of eenheden met verminderde hoogte.

Voor industriële en nieuwe energietoepassingen die bewezen laagfrequente transformatorprestaties vereisen, biedt Ningbo Chuangbiao Electronic Technology Co., Ltd. technische oplossingen – van lastransformatoren en spanningsregelaars tot PV-omvormertransformatoren en energieopslagsysteemeenheden – ondersteund door strenge kwaliteitsnormen en diepgaande expertise op het gebied van toepassingen.
