Basisprincipes van de transformator: Wat is een transformator?

EEN treennsformator is een statisch elektrisch apparaat dat elektrische energie overdraagt tussen twee of meer circuits door middel van elektromagnetische bbbbbinnennennennennenductie, zonder enige directe elektrische verbinding. De kernfunctie ervan is het verhogen of verlagen van de spanning terwijl het vermogen (idealiter) constant blijft. Het begrijpen van de basisprincipes van transformatoren is essentieel voor iedereen die werkt met energiesystemen, industriële besturingen of toepassingen voor hernieuwbare energie.

ikn de praktijk zal een transformator die is aangesloten op een primaire voeding van 240 V met een windingsverhouding van 10:1 ongeveer 24 V leveren aan de secundaire voeding - een eenvoudige relatie die ten grondslag ligt aan het ontwerp en de selectie van alle transformatoren.

De transformator en de principes van elektromagnetische inductie

Transformatoren werken volledig volgens de wet van Faraday van elektromagnetische inductie. Wanneer er een wisselstroom door de primaire wikkeling vloeit, ontstaat er een voortdurend veranderende magnetische flux in de kern. Deze veranderende flux induceert een elektromotorische kracht (EMF) in de secundaire wikkeling.

De geïnduceerde EMF in elke wikkeling wordt beschreven door:

E = 4,44 × f × N × Φ _{maximaalimaal}

Waar:

• f = voedingsfrequentie (Hz)
• N = aantal windingen in de wikkeling
• Φ _{maximaalimaal} = maximale magnetische flux (Webers)

Omdat transformatoren afhankelijk zijn van veranderende flux, werken ze alleen met wisselstroom (AC). Het toepassen van DC resulteert in geen inductie - alleen een resistieve spanningsval en mogelijk schadelijke warmteopbouw in de wikkeling.

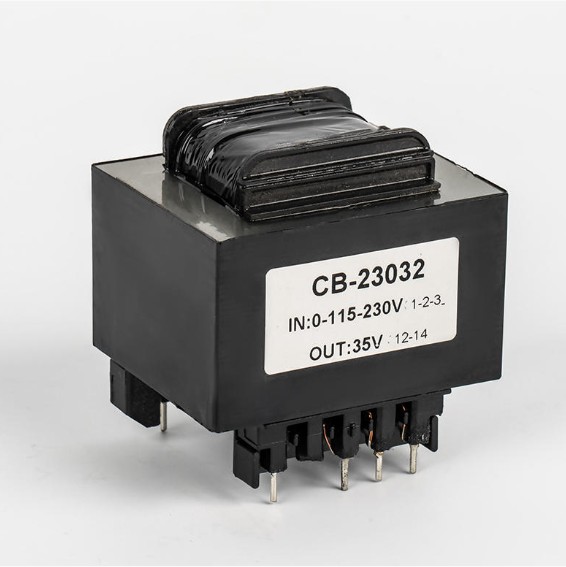

Eenfasige spanningstransformator

De eenfasige spanningstransformator is het meest fundamentele transformatortype. Het bestaat uit twee spoelen – de primaire en de secundaire – die rond een gedeelde magnetische kern zijn gewikkeld. Wanneer een wisselspanning op de primaire wordt aangelegd, verschijnt er een proportionele spanning op de secundaire aansluitingen.

De belangrijkste kenmerken van eenfasige transformatoren zijn onder meer:

• Spanningstransformatie is direct evenredig met de windingsverhouding
• De huidige transformatie is omgekeerd evenredig met de windingsverhouding
• De primaire en secundaire zijn elektrisch geïsoleerd maar magnetisch gekoppeld
• Veel voorkomende toepassingen zijn onder meer huishoudelijke apparaten, industriële besturingen en verlichtingssystemen

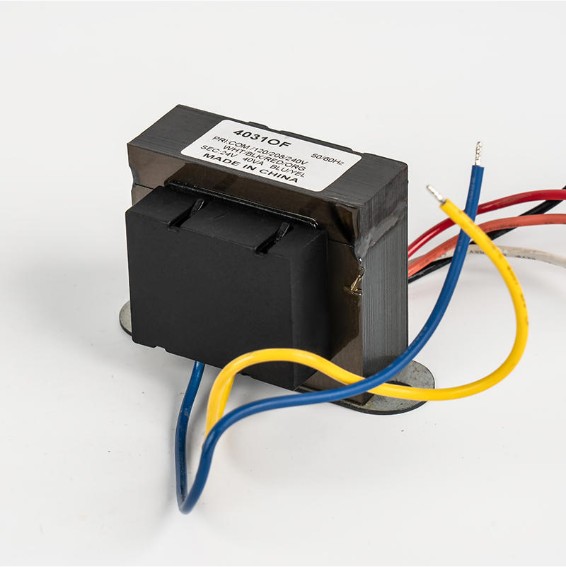

EEN typical single-phase distribution transformer for residential use steps down the utility supply from 11kV tot 230V voor veilige binnenlandse consumptie.

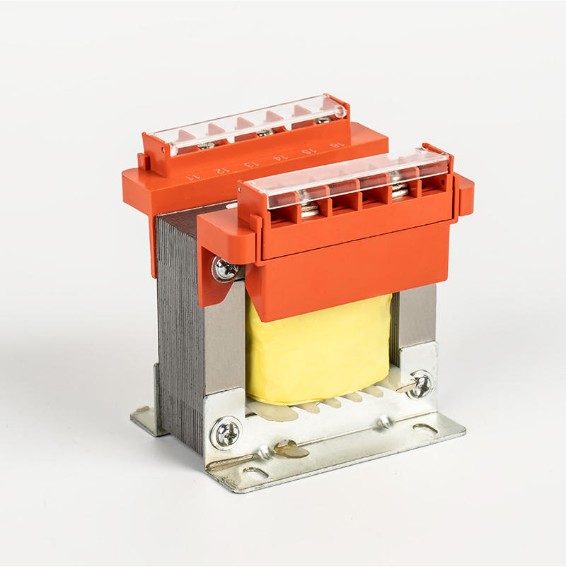

Transformatorconstructie (eenfasig)

EEN single-phase transformer has three primary physical components:

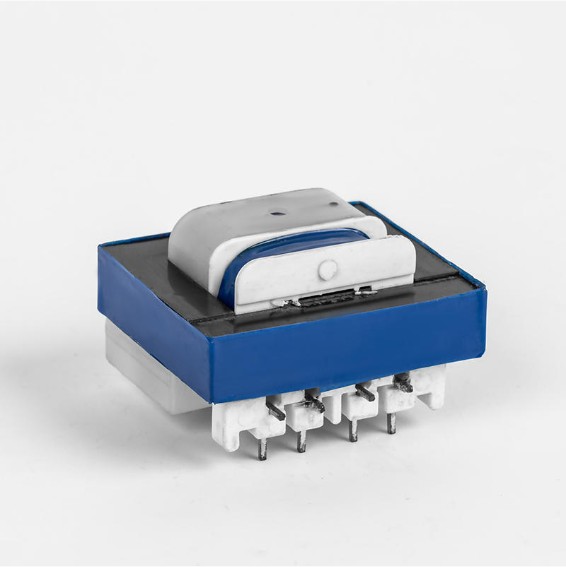

Magnetische kern

De kern biedt een pad met lage weerstand voor de magnetische flux. Het is opgebouwd uit dunne lagen siliciumstaal (doorgaans 0,35 mm tot 0,5 mm dik), elk bedekt met isolerende vernis. Deze gelamineerde structuur vermindert wervelstroomverliezen tot 90% vergeleken met een massieve kern van dezelfde afmetingen.

Er worden twee veel voorkomende kernconfiguraties gebruikt:

• Kerntype: Windingen omringen de kernledematen; beter voor hoogspanningstoepassingen
• Shell-type: Kern omringt de wikkelingen; biedt een betere magnetische afscherming en is compact

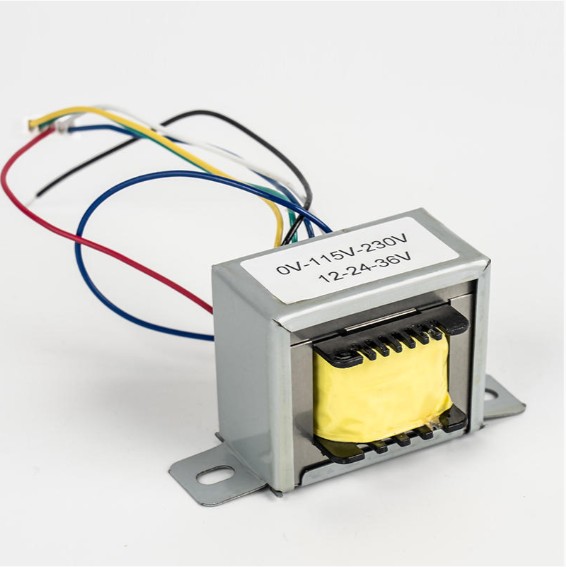

Wikkelingen

Wikkelingen are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

iksolatiesysteem

iksolatie scheidt de primaire en secundaire wikkelingen en isoleert ze elk van de kern. Veel voorkomende isolatiematerialen zijn onder meer kraftpapier, spaanplaat en gelakte cambric. De isolatieklasse (bijvoorbeeld klasse B bij 130 °C, klasse F bij 155 °C) bepaalt de maximale bedrijfstemperatuur.

EEN Transformer's Turns Ratio

De windingsverhouding is de belangrijkste parameter bij het ontwerpen van transformatoren. Het definieert de relatie tussen primaire en secundaire spanningen en stromen.

Draaiverhouding (a) = N _P / N _S = V _P / V _S = ik _S / ik _P

Waar N _P en N _S zijn het aantal beurten op respectievelijk de primaire en secundaire, V _P en V _S zijn de overeenkomstige spanningen, en I _P en ik _S zijn de stromingen.

Merk op dat hoewel de spanning schaalt met de windingsverhouding, de stroom omgekeerd evenredig is: een transformator die de spanning halveert, zal de stroom verdubbelen (uitgaande van een ideale transformator).

Transformatoractie uitgelegd

Transformatoractie verwijst naar de volledige reeks energieoverdracht van primair naar secundair. Hier is het stapsgewijze proces:

1. EENC voltage is applied to the primary winding, driving an alternating current through it.
2. Deze stroom zorgt voor een wisselende magnetische flux in de kern, die normaal gesproken wordt voltooid 50 of 60 volledige cycli per seconde afhankelijk van de voedingsfrequentie.
3. De veranderende flux is verbonden met de secundaire wikkeling en induceert een spanning (volgens de wet van Faraday).
4. Wanneer een belasting op de secundaire wordt aangesloten, vloeit er stroom en ontvangt de belasting stroom.
5. De secundaire stroom creëert zijn eigen flux die de primaire flux tegenwerkt (de wet van Lenz), waardoor de primaire stroom ter compensatie meer stroom uit de voeding trekt - een zelfregulerend mechanisme.

Deze actie is volledig contactloos – geen bewegende delen, geen elektrische verbinding tussen de wikkelingen – waardoor transformatoren uitzonderlijk betrouwbaar zijn met een levensduur die vaak langer is dan 25–40 jaar in goed onderhouden installaties.

Basisprincipes van transformatoren Voorbeeld: uitgewerkte berekening

Overweeg een eenfasige transformator met de volgende specificaties:

• Primaire spanning (V _P ): 230V
• Secundaire spanning (V _S ): 12V
• Primaire windingen (N _P ): 1150 toeren
• Belastingsweerstand: 10Ω

Stap 1 — Zoek de windingsverhouding: a = 230/12 ≈ 19,17

Stap 2 — Vind N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 beurten

Stap 3 — Zoek secundaire stroom: I _S = V _S /R=12/10=1,2A

Stap 4 — Zoek de primaire stroom (ideaal): I _P = ik _S /a = 1,2 / 19,17 ≈ 0,063A (63mA)

Dit voorbeeld illustreert hoe de primaire slechts een kleine stroom trekt terwijl hij 12 V aan de belasting levert - een praktische demonstratie van spanningsverlaging met stroomverhoging.

Elektrische stroom in een transformator

In een ideale transformator is het ingangsvermogen gelijk aan het uitgangsvermogen. Er is geen energieconversie – alleen energieoverdracht:

P _in = V _P × ik _P = V _S × ik _S = P _uit

In de echte wereld gaat een deel van het ingangsvermogen verloren. Deze verliezen vallen in twee categorieën:

Kernverliezen (ijzer).

Kernverliezen zijn constant ongeacht de belasting en bestaan uit:

• Hysteresisverlies: Energie verdwijnt terwijl de magnetische domeinen in de kern elke cyclus van richting veranderen. Verminderd door gebruik van korrelgeoriënteerd siliciumstaal.
• Wervelstroomverlies: Circulerende stromen geïnduceerd in het kernmateriaal. Verminderd door de kern te lamineren.

Koper (I²R) verliezen

Koperverliezen komen voort uit de weerstand van de wikkelingsgeleiders en variëren met het kwadraat van de belastingsstroom: P _Cu = ik² × R . Deze verliezen nemen aanzienlijk toe bij hogere belastingen. Daarom hebben transformatoren een nominaal vermogen van een specifieke kVA om oververhitting te voorkomen.

Transformator-efficiëntie

Transformatorefficiëntie (η) wordt gedefinieerd als de verhouding tussen het uitgangsvermogen en het ingangsvermogen, uitgedrukt als een percentage:

η (%) = (P _uit / P _in ) × 100 = (pag _uit / (P _uit P _verliezen )) × 100

Moderne stroomtransformatoren bereiken ruitinematig een efficiëntie van 97% tot 99,5% , waardoor ze tot de meest efficiënte elektrische apparaten behoren die ooit zijn ontworpen. Een transformator van 100 kVA met een rendement van 99% dissipeert slechts ongeveer 1 kW als warmte terwijl hij 99 kW bruikbaar vermogen levert.

Maximale efficiëntie treedt op wanneer koperverliezen gelijk zijn aan ijzerverliezen - een toestand die kan worden gecreëerd door een zorgvuldige selectie van kernmateriaal, kerndoorsnede en geleiderafmetingen. Voor een transformator van 50 kVA met ijzerverliezen van 200 W en koperverliezen van 200 W bij volledige belasting:

η = 50.000 / (50.000 200 200) × 100 = 99,2%

Transformator-efficiëntie Triangle

De efficiëntiedriehoek is een visueel hulpmiddel dat is afgeleid van de vermogensdriehoek en nuttig is om de relatie tussen ingangsvermogen, uitgangsvermogen en verliezen in een transformator te begrijpen.

De drie zijden vertegenwoordigen:

• Ingangsvermogen (pag _in ): De hypotenusa - totale energie die uit de toevoer wordt gehaald
• Uitgangsvermogen (pag _uit ): Nuttig vermogen dat aan de belasting wordt geleverd
• Verliezen (P _verlies ): Kernverliezen Koperverliezen verdwijnen als warmte

De efficiëntiehoek θ geeft aan hoe dicht de transformator ideaal werkt; een kleinere hoek duidt op een hogere efficiëntie. Dit conceptuele model helpt ingenieurs bij het visualiseren van efficiëntie-afwegingen bij het optimaliseren van het transformatorontwerp voor specifieke belastingsprofielen.

Samenvatting van de basisprincipes van Transformer

De belangrijkste principes van de werking van de transformator kunnen als volgt worden samengevat:

Basisweergave van de transformator

In schakelschema's en technische schema's wordt de transformator weergegeven door twee gekoppelde spoelsymbolen, gescheiden door verticale lijnen (die de kern vertegenwoordigen). Het standaardschema geeft het volgende weer:

• Puntnotatie: Punten op één aansluiting van elke wikkeling geven de polariteit aan: spanningen op de gestippelde aansluitingen zijn in fase
• Kernlijnen: Enkele lijnen vertegenwoordigen een luchtkerntransformator; dubbele lijnen vertegenwoordigen een transformator met ijzeren kern
• Wikkellabels: Primair (links) en secundair (rechts) zijn duidelijk onderscheiden

Voor een ideaal transformatormodel dat wordt gebruikt bij circuitanalyse, bevat het equivalente circuit een ideale transformator met windingsverhouding a , wat een perfecte energieoverdracht vertegenwoordigt. Echte transformatormodellen voegen serieweerstand toe (R ₁ , R ₂ ) en lekreactantie (X ₁ , X ₂ ) voor elke wikkeling, plus een shunttak die de magnetiserende reactantie en kernverliesweerstand vertegenwoordigt, waardoor ingenieurs een compleet hulpmiddel krijgen voor het voorspellen van spanningsregeling en efficiëntie onder elke belasting.

Spanningsregeling — de verandering in de secundaire klemspanning van nullast naar vollast — is een belangrijke prestatiemaatstaf. Een goed ontworpen laagfrequente transformator handhaaft de spanningsregeling binnenin 2% tot 5% , waardoor een stabiele spanningsafgifte over het gehele belastingsbereik wordt gegarandeerd.

Of hij nu wordt gebruikt in een 230V-huishoudelijke voeding, een 10kV industrieel onderstation of een fotovoltaïsche omvormer die gelijkstroom van zonne-energie omzet in wisselstroom, de transformator blijft het fundamentele apparaat van de elektrische energietechniek – eenvoudig in principe, buitengewoon in toepassing.
